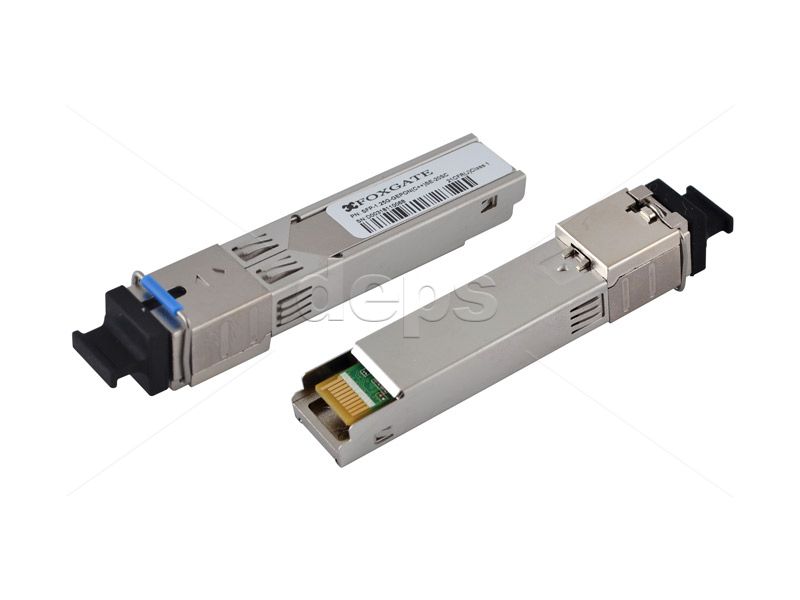

SFP GEPON трансівер FoxGate SFP-1,25G-GEPON (C++)SE-20SC
-
Модулі
FoxGate SFP-1,25G-GEPON (C++)SE-20SC – SFP GEPON трансівер для встановлення у оптичний лінійний термінал. Трансівер забезпечує двонаправлену передачу даних з симетричною швидкістю 1,25 Гбіт/с по одному оптичному волокну в пасивній оптичній мережі (PON) на відстань до 20 км.
Основні особливості:
- Трансівер відповідає стандарту IEEE 802.3ah-2004.
- Довжини хвиль: передача 1490 нм, прийом 1310 нм
- Вихідна потужність до +10 дБ
- Тип оптичного роз’єму: SC
Характеристики
Гранично допустимі параметри
|
Parameter |
Unit |
Min. |
Typical |
Max. |
|
Power Supply |
V |
0 |
4.2 |
|
|
Storage Ambient Temperature |
°C |
-40 |
85 |
|
|
Operating Case Temperature |
°C |
-40 |
85 |
|
|
Operating Relative Humidity |
% |
5 |
95 |
|
|
Receiver Damaged Threshold |
dBm |
0 |
Рекомендовані експлуатаційні характеристики
|
Parameter |
Unit |
Min. |
Typical |
Max. |
|
Power Supply |
V |
3.1 |
3.3 |
3.5 |
|
Operating Case Temp for C-temp |
°C |
-10 |
70 |
|
|
Operating Case Temp for I-temp |
°C |
-40 |
85 |
|
|
Operating Relative Humidity |
% |
5 |
95 |
|
|
Data Rate(TX/RX) |
Gbit/s |
1.25 |
Оптичні характеристики
|
Parameter |
Unit |
Min. |
Typ. |
Max. |
|
TX Central Wavelength |
nm |
1480 |
1500 |
|
|
Spectral Width (-20dB) |
nm |
1 |
||
|
SMSR |
dB |
30 |
||
|
Mean Launched Power |
dBm |
7 |
7.5 |
10 |
|
Mean Launched Power (TX Off) |
dBm |
-39 |
||
|
Extinction Ratio(Note 1) |
dB |
9 |
||
|
TX Total Jitter |
UI |
0.43 |
||
|
Rise/Fall Time (20%-80%) |
ps |
260 |
||
|
RIN15OMA |
dB/Hz |
-115 |
||
|
Optical Return Loss Tolerance |
dB |
12 |
||
|
Transmitter and dispersion Penalty(20km G.652) |
dB |
2.3 |
||
|
TX Optical Eye Mask |
Compliant With IEEE Std 802.3ah™-2004 |
|||
|
Receive Wavelength |
nm |
1260 |
1360 |
|
|
Sensitivity (Note 2) |
dBm |
-33 |
||
|
Overload |
dBm |
-6 |
||
|
Dynamic Range |
dB |
25 |
||
|
Receiver Threshold Settling Time |
ns |
250 |
||
|
RX Dynamic Range(Note 3) |
dBm |
-30 |
-6 |
|
|
LOS-Deassert |
dBm |
-34 |
||
|
LOS-Assert |
dBm |
-45 |
||
|
SD Hysteresis |
dB |
0.5 |
6 |
|
|
Receiver Reflectance |
dB |
-12 |
||
Файли
| Назва файлу | Тип документу | Розмір | Мова |
|---|---|---|---|
| Технічна специфікація FoxGate SFP-1,25G-GEPON (C++)SE-20SC | Скачати | Англійська |
