FoxGate QSFP28-100G-20LC
-
Модулі
-
Технологія

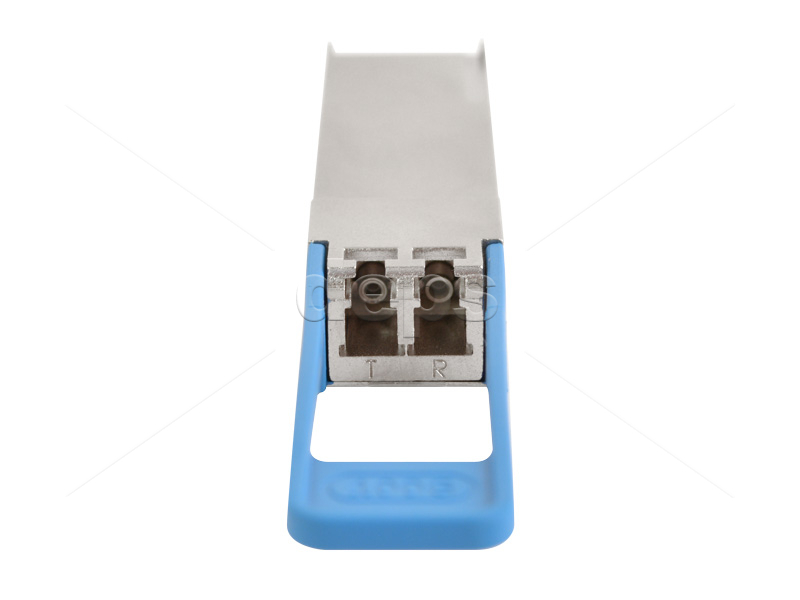

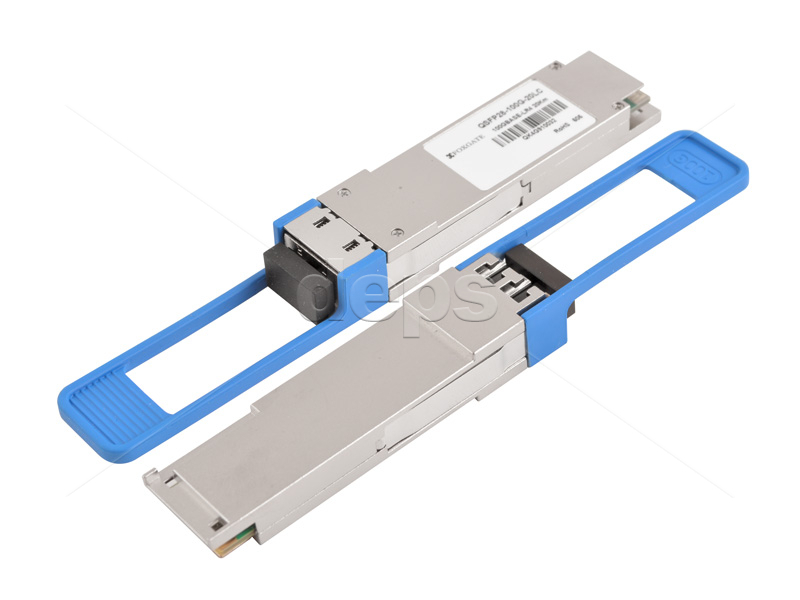

FoxGate QSFP28-100G-20LC – це 100 гігабітний модуль приймача QSFP+, який має подвійний роз’єм LC і призначений для підключення 100-гігабітних Ethernet пристроїв одномодовим оптичним кабелем (SMF) на відстань до 20км.
Модуль складається з двох блоків передавача/приймач, які працюють в діапазоні довжини хвилі 1310, і має 4 канали введення/виводу, що працюють зі швидкістю до 25,78 Гбіт/с на канал.
Тракт передавача модуля включає CDR з 4-канальними драйверами модулятора та 4 модульованими лазерами. На приймальному тракті він складається з 4-х фотодіодів та 4-х канального TIAs разом із CDR. Електричний інтерфейс модуля відповідає інтерфейсу CAUI-4, визначеному IEEE 802.3bm, та відповідає стандарту QSFP28 MSA.
Модуль підтримує цифрову діагностику (DDM).
Область застосування:
• 100G 4WDM-20 Ethernet
• 100G Datacom & Telecom connections
• InfiniBand SDR, DDR та QDR applications
• Високошвидкісні з’єднання комутаторів, маршрутизаторів та ін.
• Кластери серверів
• Користувальницькі backplanes
• З’єднання типу rack-to-rack, shelf-to-shelf, board-to-board, board-to-optical backplane
Характеристики
Підтримує передачу даних швидкості до 103 Гбіт/с.
• Відстань до 20 км. по SMF
• 4х25 Гбіт/с DML LAN-WDM transmitter, PIN та TIA receiver.
• Центральні довжини хвиль 4 каналів CWDM становлять:
◦ 1295.56nm
◦ 1300.05nm
◦ 1304.58nm
◦ 1309.14nm
• Швидкість передачі даних до 25 Гбіт/с на канал
• Дуплексний LC-роз’єм.
• Підтримка гарячої заміни.
• Напруга живлення +3.3В
• Потужність<3.5 Вт
• Вбудована цифрова діагностика (DDM).
• Робоча температура від 0 до +70 °C.
• Відповідає специфікації QSFP+ MSA SFF-8436.
• Відповідає стандарту IEEE 802.3bm (100GBASE-LR4)
• Відповідає стандартам TUV, UL, FDA
• Відповідає
