DWDM MultiRate SFP модулі
-
Технологія

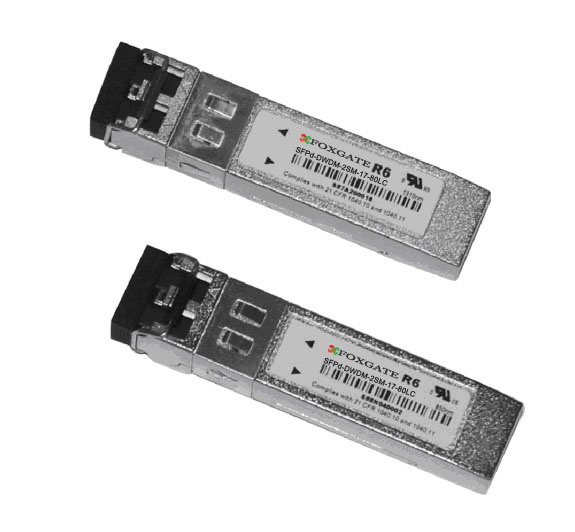

SFPd-DWDM-2SM-XX-XXLC -це одномодові трансивери, які забезпечують передачу даних по дуплексним оптичним лініям зв’язку на швидкості від 100Mb до 2.67Gb. Трансивери підтримують функцію «гарячої заміни» і DDM.
DWDM SFP даної серії працюють на довжинах хвиль від 1528.77 nm до 1563.86 nm з кроком 100 GHz відповідно до ITU-T. Вони широко використовуються в мережевому DWDM обладнанні в міських мережах доступу, а також в ядрі мережі.
Область застосування:
- SONET OC-48/SDH STM-16;
- В розширених DWDM мережах;
- У мережах з кільцевою топологією;
- Міські мережі Fast ethernet, Giga Ethernet;
- Fiber Channel.
Дані SFP-модулі підтримують унікальну технологію цифрової діагностики, яка в реальному часі дозволяє простежити параметри роботи пристрою, такі як: робоча температура, відхилення струму лазера, випромінювана оптична потужність, прийнята оптична потужність, напруга живлення.
Короткі технічні характеристики:
| DWDM SFP | Data Rate | Лазер | Відстань | Interface | Температура |
| SFPd-DWDM-2SM-XX-80LC | 0.1~2.67Gbps | DWDM DFB | 80km | LC | Extended |
| SFPd-DWDM-2SM-XX-120LC | 0.1~2.67Gbps | DWDM DFB | 120km | LC | Extended |
| SFPd-DWDM-2SM-XX-200LC | 0.1~2.67Gbps | DWDM DFB | 200km | LC | Extended |
| Канал | SFP | Частота (THz) | Довжина хвилі (nm) |
| 15 | SFPd-DWDM-2SM-XX-XXLC | 191.5 | 1565.50 |
| 16 | SFPd-DWDM-2SM-XX-XXLC | 191.6 | 1564.68 |
| 17 | SFPd-DWDM-2SM-XX-XXLC | 191.7 | 1563.86 |
| 18 | SFPd-DWDM-2SM-XX-XXLC | 191.8 | 1563.05 |
| 19 | SFPd-DWDM-2SM-XX-XXLC | 191.9 | 1562.23 |
| 20 | SFPd-DWDM-2SM-XX-XXLC | 192.0 | 1561.42 |
| 21 | SFPd-DWDM-2SM-XX-XXLC | 192.1 | 1560.61 |
| 22 | SFPd-DWDM-2SM-XX-XXLC | 192.2 | 1559.79 |
| 23 | SFPd-DWDM-2SM-XX-XXLC | 192.3 | 1558.98 |
| 24 | SFPd-DWDM-2SM-XX-XXLC | 192.4 | 1558.17 |
| 25 | SFPd-DWDM-2SM-XX-XXLC | 192.5 | 1557.36 |
| 26 | SFPd-DWDM-2SM-XX-XXLC | 192.6 | 1556.55 |
| 27 | SFPd-DWDM-2SM-XX-XXLC | 192.7 | 1555.75 |
| 28 | SFPd-DWDM-2SM-XX-XXLC | 192.8 | 1554.94 |
| 29 | SFPd-DWDM-2SM-XX-XXLC | 192.9 | 1554.13 |
| 30 | SFPd-DWDM-2SM-XX-XXLC | 193.0 | 1553.33 |
| 31 | SFPd-DWDM-2SM-XX-XXLC | 193.1 | 1552.52 |
| 32 | SFPd-DWDM-2SM-XX-XXLC | 193.2 | 1551.72 |
| 33 | SFPd-DWDM-2SM-XX-XXLC | 193.3 | 1550.92 |
| 34 | SFPd-DWDM-2SM-XX-XXLC | 193,4 | 1550.12 |
| 35 | SFPd-DWDM-2SM-XX-XXLC | 193.5 | 1549.32 |
| 36 | SFPd-DWDM-2SM-XX-XXLC | 193.6 | 1548.51 |
| 37 | SFPd-DWDM-2SM-XX-XXLC | 193.7 | 1547.72 |
| 38 | SFPd-DWDM-2SM-XX-XXLC | 193.8 | 1546.92 |
| 39 | SFPd-DWDM-2SM-XX-XXLC | 193.9 | 1546.12 |
| 40 | SFPd-DWDM-2SM-XX-XXLC | 194.0 | 1545.32 |
| 41 | SFPd-DWDM-2SM-XX-XXLC | 194.1 | 1544.53 |
| 42 | SFPd-DWDM-2SM-XX-XXLC | 194.2 | 1543.73 |
| 43 | SFPd-DWDM-2SM-XX-XXLC | 194.3 | 1542.94 |
| 44 | SFPd-DWDM-2SM-XX-XXLC | 194.4 | 1542.14 |
| 45 | SFPd-DWDM-2SM-XX-XXLC | 194.5 | 1541.35 |
| 46 | SFPd-DWDM-2SM-XX-XXLC | 194.6 | 1540.56 |
| 47 | SFPd-DWDM-2SM-XX-XXLC | 194.7 | 1539.77 |
| 48 | SFPd-DWDM-2SM-XX-XXLC | 194.8 | 1538.98 |
| 49 | SFPd-DWDM-2SM-XX-XXLC | 194.9 | 1538.19 |
| 50 | SFPd-DWDM-2SM-XX-XXLC | 195.0 | 1537.40 |
| 51 | SFPd-DWDM-2SM-XX-XXLC | 195.1 | 1536.61 |
| 52 | SFPd-DWDM-2SM-XX-XXLC | 195.2 | 1535.82 |
| 53 | SFPd-DWDM-2SM-XX-XXLC | 195.3 | 1535.04 |
| 54 | SFPd-DWDM-2SM-XX-XXLC | 195.4 | 1534.25 |
| 55 | SFPd-DWDM-2SM-XX-XXLC | 195.5 | 1533.47 |
| 56 | SFPd-DWDM-2SM-XX-XXLC | 195.6 | 1532.68 |
| 57 | SFPd-DWDM-2SM-XX-XXLC | 195.7 | 1531.90 |
| 58 | SFPd-DWDM-2SM-XX-XXLC | 195.8 | 1531.12 |
| 59 | SFPd-DWDM-2SM-XX-XXLC | 195.9 | 1530.33 |
| 60 | SFPd-DWDM-2SM-XX-XXLC | 196.0 | 1529.55 |
| 61 | SFPd-DWDM-2SM-XX-XXLC | 196.1 | 1528.77 |
SFPd – трансивер (d – підтримка DDM)
DWDM – тип трансивера
2 SM – двохволоконний трансивер (SM – одномодовий)
XX – номер DWDM каналу ITU-T
XXLC – відстань км, (LC – тип конектора)
Характеристики
- відповідність рекомендаціям SFF-8472 Multisource Agreement (MSA);
- живлення +3.3 В;
- «гаряча» заміна;
- відповідність специфікаціям IEEE 802.3z/Gigabit Ethernet;
- дозволяє організовувати двостороннє з’єднання на швидкості від 100Mb до 2.67Gb
- можливість передачі на відстань 80, 120, 200 км;
- DFB лазер, який не потребує додаткового охолодження;
- може бути вибрано 46 каналів з діапазону довжин хвиль 1528.77-1565.50нм
- дуплексний LC конектор;
- металевий екран, слабка побічна ЕМІ;
- робоча температура -5 … + 70°C;
- модуль відповідає вимогам IEC 60825-1 і IEC 60825-2.
