CWDM X2d 10Gbps модулі
-
Модулі
-
Технологія

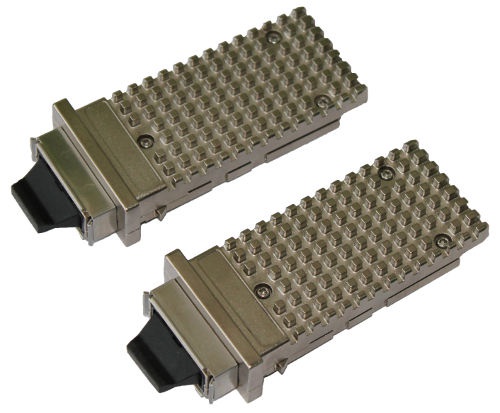

FoxGate CWDM X2d-2SM-xxxxnm-XXSC – прийомопередаючі модулі форм-фактора X2. Призначені для організації високошвидкісних дуплексних з’єднань. Розроблені для технології Coarse Wavelength Division Multiplexing (CWDM) і працюють зі швидкостями 9.95/10.5 Гб/с. Випускаються для восьми CWDM довжин хвиль (1270 – 1330 нм, 1470 – 1610нм) і підтримують функцію цифрової діагностики (DDM).
Область застосування:
- міські мережі 10 Gigabit Ethernet
- Fibre Channel.
Дані X2 модулі підтримують унікальну технологію цифрової діагностики, яка в реальному часі дозволяє простежити параметри роботи пристрою, такі як:
- робоча температура;
- відхилення струму лазера;
- випромінювана оптична потужність;
- прийнята оптична потужність;
- також підтримується система сигналізації про вихід параметрів за межі встановлених допусків.
|
Номер моделі
|
Довжина хвилі, нм
|
Функція діагностики (DDM)
|
||
|
Мін.
|
Норм.
|
Макс.
|
||
| X2d-CWDM-2SM-1270nm-YYSC |
1260
|
1270
|
1277.5
|
так
|
| X2d-CWDM-2SM-1290nm-YYSC |
1284
|
1290
|
1297.5
|
так
|
| X2d-CWDM-2SM-1310nm-YYSC |
1304
|
1310
|
1317.5
|
так
|
| X2d-CWDM-2SM-1330nm-YYSC |
1324
|
1330
|
1337.5
|
так
|
| X2d-CWDM-2SM-1470nm-YYSC | 1470 | так | ||
| X2d-CWDM-2SM-1490nm-YYSC | 1490 | так | ||
| X2d-CWDM-2SM-1510nm-YYSC | 1510 | так | ||
| X2d-CWDM-2SM-1530nm-YYSC | 1530 | так | ||
| X2d-CWDM-2SM-1550nm-YYSC | 1550 | так | ||
| X2d-CWDM-2SM-1570nm-YYSC | 1570 | так | ||
| X2d-CWDM-2SM-1590nm-YYSC | 1590 | так | ||
| X2d-CWDM-2SM-1610nm-YYSC | 1610 | так | ||
X2d – трансивер (d – підтримка DDM)
СWDM – тип трансивера
2 SM – двохволоконний трансивер (SM – одномодовий)
YYSC – відстань (10,40,70 км), (SC – тип конектора)
Характеристики
- Дозволяють організувати двохстороннє з’єднання на швидкості до 10.5 Gb/s;
- Гаряча заміна;
- Відповідають рекомендаціям MSA;
- Можливість обрати 8 каналів з діапазону довжин хвиль 1270-1330 нм і 1470 – 1610нм з кроком 20 нм;
- Дуплексний SC конектор;
- EML лазер, який не потребує додаткового охолодження;
- Робоча температура -5 …. + 70°C;
- Бюджет потужності: до 23 дБ;
- 2 контакти для інтеграції DDM;
- Модулі відповідають вимогам IEC-60825.
